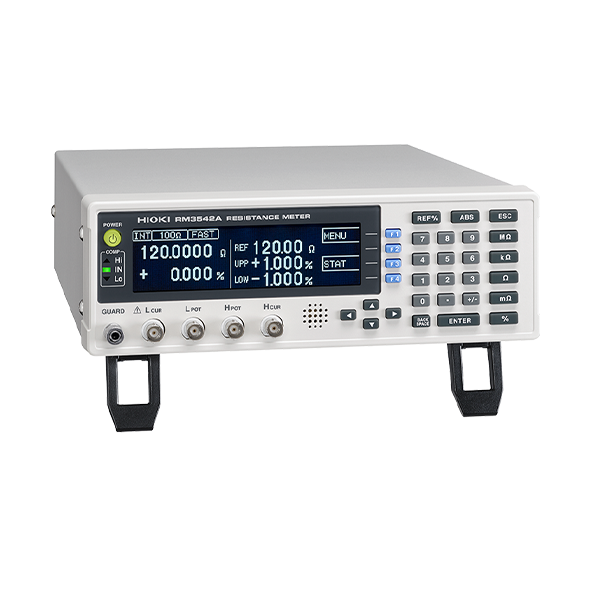

HIOKI RM3542A RESISTANCE METER

Açıklama

Açıklama

Hioki DC direnç ölçüm cihazları, yüksek hassasiyet seviyesinde geniş bir direnç değerleri aralığını ölçer. RM3542A, varyasyonları en aza indirerek ve temas hatalarını azaltarak yüksek hızlı ve yüksek kararlılıkta ölçümler ve gelişmiş üretkenlik sunar. Ek olarak, düşük etkili ölçüm teknolojisi, minyatür 008004 boyutlu elektronik parçalar için direnci ölçmenizi sağlar.

Key Features

Uygulanan voltaj sınırı işlevi, algılama voltajını 5 V veya daha düşük bir değere değiştirmenizi sağlar
Temas geliştirme işlevi, süper küçük bileşenlerin problanmasına yardımcı olmak için ani akımı bastırır
Kapsamlı ölçüm aralığı seçimi, doğru algılama voltajı sağlar ve kararlı ölçüm sağlar
Ölçekleme işlevi, montaj durumunu ve test aşaması farklılıklarını düzeltir

Basic specifications

Resistance range	[at Low Power OFF] 100 mΩ range (Max. 120.0000 mΩ, 0.1 μΩ resolution) to 100 MΩ range (Max. 120.0000 MΩ, 100 Ω resolution), 16 steps [at Low Power ON] 1000 mΩ range (Max. 1200.000 mΩ, 1 μΩ resolution) to 1000 Ω range (Max. 1200.000 Ω, 1 mΩ resolution), 6 steps
Display	Monochrome graphic LCD 240 × 64 dot, white LED backlight
Measurement accuracy	[with SLOW mode, at 100 mΩ range] ±0.015 % rdg. ±0.002 % f.s. [with SLOW mode, at 1000 Ω range] ±0.006 % rdg. ±0.001 % f.s. (best case)
Testing current	[at 100 mΩ range] 100 mA DC to [at 100 MΩ range] 100 nA DC
Open-terminal voltage	20 V DC max. (with applied voltage limit function enabled: max. 10 V DC)
Sampling rate	FAST, MEDIUM, SLOW, 3 settings
Measurement times	[at 100 Ω /1000 Ω ranges, with Low Power OFF] FAST: 0.9 ms, MED: 3.6 ms, SLOW: 17 ms (minimum time)
Integration time	0.1 ms to 100.0 ms, or 1 to 5 PLC at 50 Hz, 1 to 6 PLC at 60 Hz Note: PLC = one power line cycle (mains wave-form period)
Other functions	Comparator (compare setting value with measurement value), Delay (set to allow for mechanical delay of trigger input and probing, or set to allow for measurement object response), Applied Voltage Limit Function, Scaling Function, OVC (offset voltage compensation), Measurement fault detection, Probe short-circuit detection, Improve contact, Auto-memory, Statistical calculations, Settings monitor (when using two instruments, a difference in settings causes warning notification), Retry, Trigger function. etc,.
Interfaces	RS-232C, Printer, GP-IB (Model RM3542-51)
External I/O	Trigger, Hold input, Comparator output, Settings monitor terminal
Power supply	100 to 240 V AC, 50/60 Hz, 30 VA max.
Dimensions and mass	260 mm (10.24 in) W × 88 mm (3.46 in) H × 300 mm (11.81 in) D, 2.9 kg (102.3 oz)
Included accessories	Power cord ×1, EXT. I/O male connector ×1, Instruction manual ×1, Operation guide ×1
