Çok Kanallı Pil Testinde Doğruluğu Sağlayacak Özelliklerle Dolu

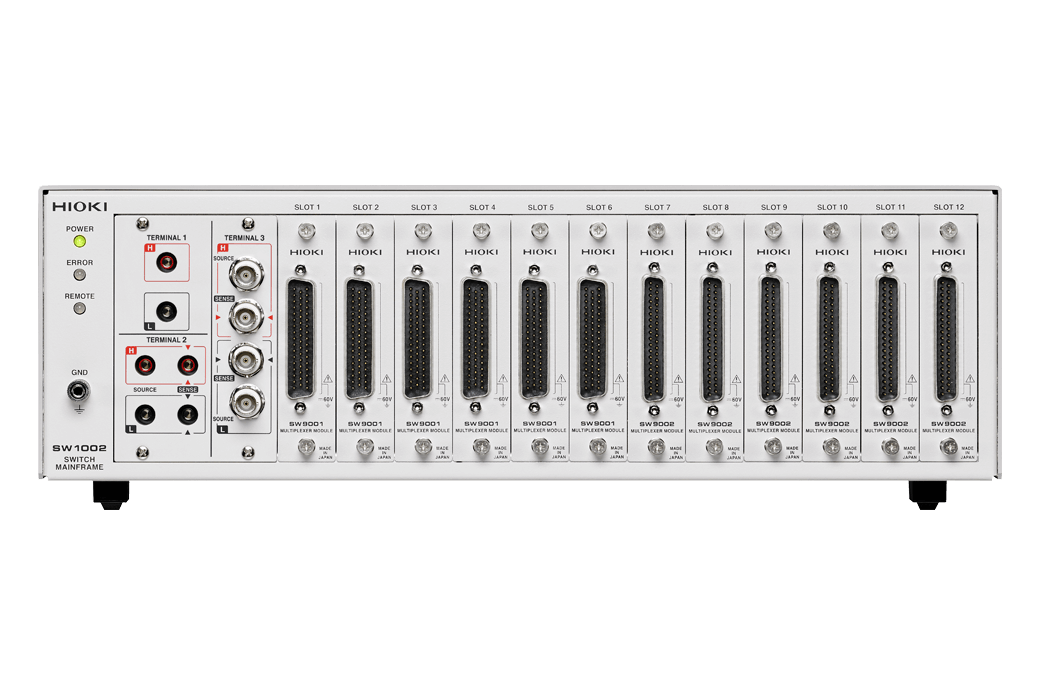

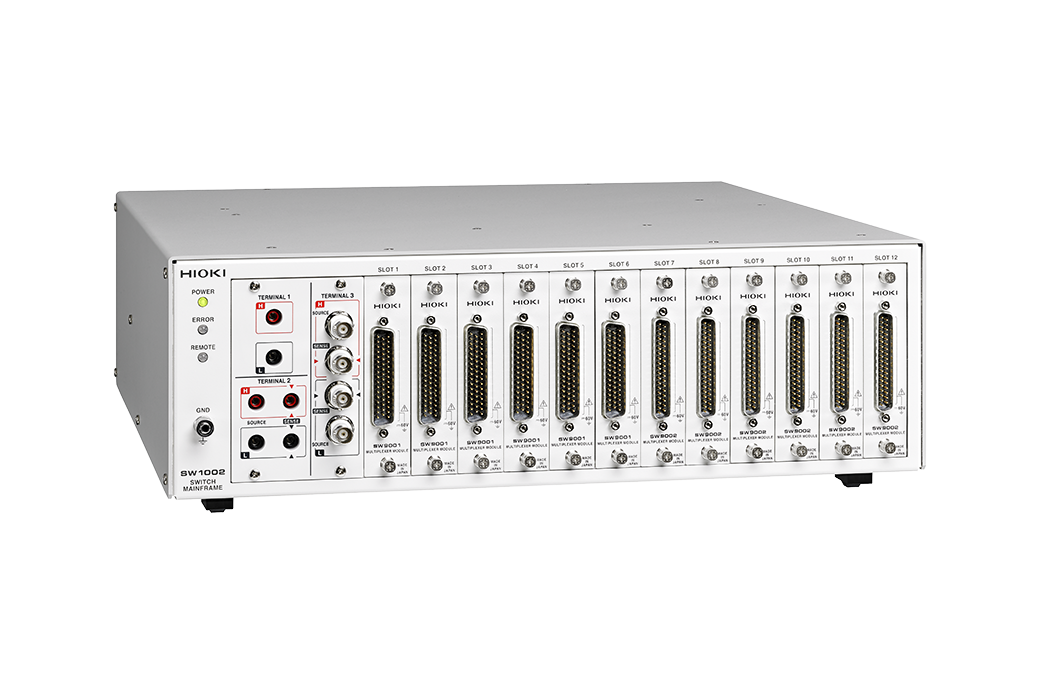

SW1002, hızlı, çok kanallı pil testi sağlamak için SW9001 veya SW9002 Çoklayıcı Modülü barındıran bir anahtar ana çerçevesidir. OCV ölçümünü, dahili direnç ölçümünü ve batarya hücrelerinin harici potansiyel ölçümünü test etmek için 2 adede kadar batarya test cihazı bağlayın.
| Slots | 12 slots |
|---|---|
| Supported modules | MULTIPLEXER MODULE SW9001 (2-wire/4-wire) MULTIPLEXER MODULE SW9002 (4-terminal pair) |
| Connectible instruments | Max. 2 units 2-wire × 1 + 4-wire × 1, or 2-wire × 1 + 4-terminal pair × 1 |
| Max. input voltage | 60 V DC (Cannot connect to battery packs in excess of 60 V DC), 30 V AC rms, 42.4 V peak, Maximum rated voltage to ground: 60 V DC |

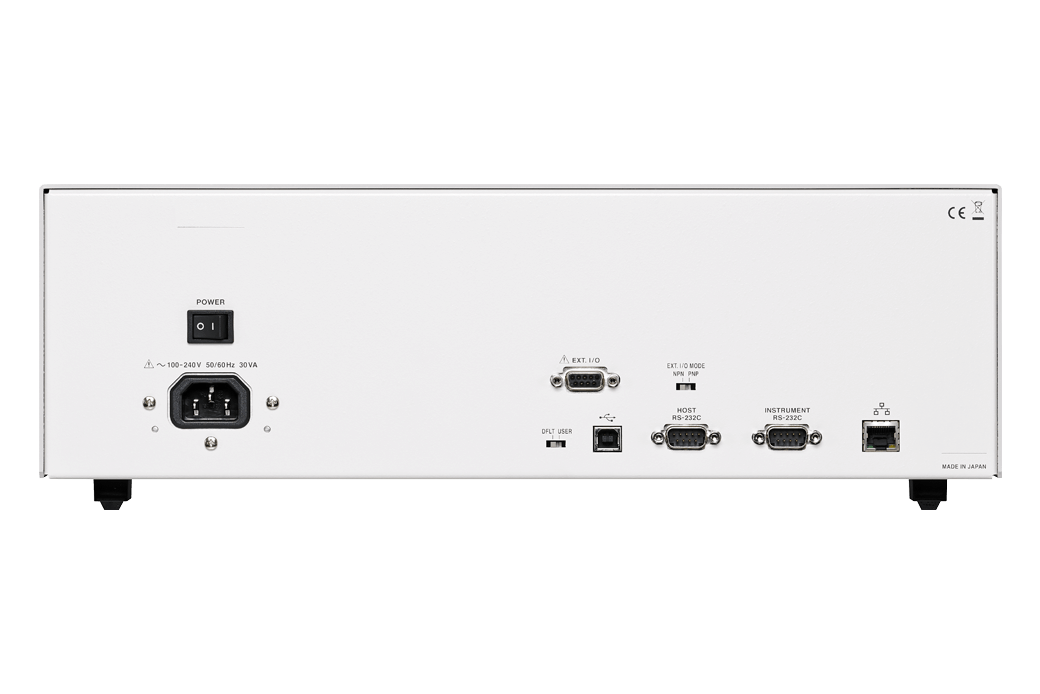

| Communication I/F | LAN, USB, RS-232C (for host, for measurement instruments) |
| Functions | Channel switching, wiring method, scan function, communication command transmission, channel delay, shield switching |
| Power supply | 100 to 240 V AC / 30 VA (50/60 Hz) |
| Dimensions and mass | 430 mm (16.93 in) W × 132 mm (5.20 in) H × 420 mm (16.54 in) D, 6.0 kg (211.6 oz) |
| Included accessories | Power cord ×1, instruction manual ×1, usage precautions ×1, USB driver CD ×1 |
| SW9001 | SW9002 | |||||
| Wiring method | 2-wire or 4-wire | 4-terminal pair (6-wire) or 2-wire | ||||
| No. of channels | 22 channels (2-wire) / 11 channels (4-wire) | 6 channels (4-terminal pair) / 6 channels (2-wire) | ||||
| Contact method | Armature relays | |||||
| Channel switching time | 11 ms (excluding measurement time) | |||||
| Max. allowable voltage | 60 V DC, 30 V AC rms, 42.4 V peak | |||||
| Max. allowable current | 1 A DC, 1 A AC rms | 1 A DC, 1 A AC rms (Sense), 2 A DC, 2 A AC rms (Source, Return) | ||||
| Max. allowable power | 30 W (resistive load) | |||||
| Maximum rated voltage to ground | 60 V DC | |||||
| Dimensions and mass | 25.5 mm (1.00 in) W × 110 mm (4.33 in) H × 257 mm (10.12 in) D, 210 g (7.4 oz) | 25.5 mm (1.00 in) W × 110 mm (4.33 in) H × 257 mm (10.12 in) D, 196 g (6.9 oz) | ||||
| Included accessories | Instruction manual ×1 | |||||
