LCR metre; elektronik devrelerde ve elektriksel bileşenlerde endüktans (L), kapasitans (C) ve direnç (R) değerlerini hassas şekilde ölçmek için kullanılan bir test ve ölçüm cihazıdır. Adını ölçtüğü üç temel elektriksel parametrenin baş harflerinden alır. Elektronik üretimden Ar-Ge laboratuvarlarına, kalite kontrolden bakım çalışmalarına kadar birçok alanda yaygın olarak kullanılır.
Standart bir multimetre ile direnç ve bazı modellerde kapasitans ölçümü yapılabilse de LCR metreler, özellikle komponentlerin belirli test frekanslarındaki elektriksel davranışlarını incelemek için geliştirilmiştir. Bu nedenle kondansatör, bobin, transformatör ve benzeri pasif devre elemanlarının karakterizasyonunda çok daha kapsamlı sonuçlar sağlar.
LCR Metre Ne Ölçer?
Bir LCR metre temel olarak üç parametreyi ölçer:
Endüktans (L): Bobinlerin ve endüktif devre elemanlarının endüktans değerini ifade eder. Genellikle H (Henry), mH veya µH birimleriyle gösterilir.
Kapasitans (C): Kondansatörlerin elektrik enerjisini depolama kapasitesini gösterir. F (Farad), µF, nF veya pF gibi birimlerle ifade edilir.
Direnç (R): Bir komponentin elektrik akımına karşı gösterdiği direnci ifade eder ve Ω (Ohm) birimiyle ölçülür.
Gelişmiş LCR metreler yalnızca bu üç temel değeri ölçmekle sınırlı değildir. Modele bağlı olarak empedans (Z), faz açısı (θ), kalite faktörü (Q), kayıp faktörü (D), ESR (eşdeğer seri direnç) ve iletkenlik gibi parametreler de ölçülebilir.
LCR Metre Nasıl Çalışır?
LCR metre, test edilen devre elemanına belirli bir frekansta AC test sinyali uygular. Cihaz, oluşan gerilim ve akım arasındaki ilişkiyi analiz ederek komponentin empedansını ve buna bağlı elektriksel parametreleri hesaplar.

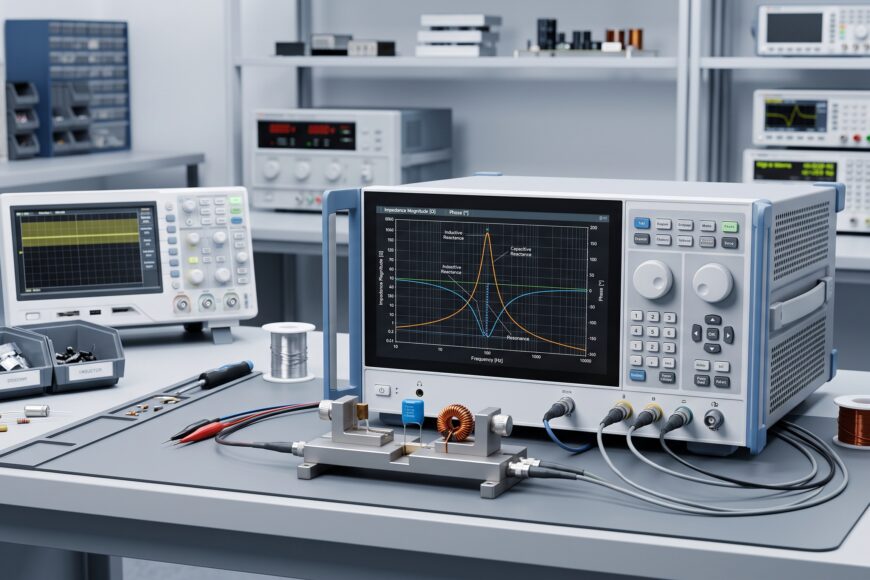

Test frekansı burada oldukça önemlidir. Çünkü özellikle kondansatör ve bobinlerin elektriksel özellikleri frekansa bağlı olarak değişebilir. Bir komponentin 100 Hz’deki davranışı ile 1 kHz veya 100 kHz’deki davranışı aynı olmayabilir.
Bu nedenle profesyonel ölçümlerde yalnızca komponentin nominal değerinin değil, hangi test frekansında ölçüldüğünün de dikkate alınması gerekir.
LCR Metre ile Endüktans Ölçümü Nasıl Yapılır?
Bobin veya başka bir endüktif komponent ölçülmeden önce mümkünse devreden ayrılmalıdır. Test uçları komponentin terminallerine bağlandıktan sonra cihaz üzerinde L (endüktans) ölçüm fonksiyonu seçilir.
Ardından uygulamaya uygun test frekansı belirlenir ve ölçüm gerçekleştirilir.
Özellikle düşük endüktans değerlerinde test kablolarının ve bağlantıların oluşturduğu parazitik etkiler sonucu etkileyebilir. Hassas ölçümlerde cihazın open/short compensation gibi düzeltme fonksiyonlarının kullanılması ölçüm doğruluğunu artırabilir.
LCR Metre ile Kapasitans Ölçümü Nasıl Yapılır?
Kondansatör ölçümlerinde öncelikle komponentin tamamen deşarj edildiğinden emin olunmalıdır. Şarjlı bir kondansatör hem kullanıcı hem de ölçüm cihazı açısından risk oluşturabilir.
Kondansatör test terminallerine bağlandıktan sonra kapasitans ölçüm modu seçilir. Uygun test frekansında gerçekleştirilen ölçüm sonucunda temel kapasitans değerinin yanı sıra desteklenen cihazlarda ESR ve kayıp faktörü (D) gibi önemli parametreler de incelenebilir.
Özellikle güç elektroniği uygulamalarında yalnızca kondansatörün µF değerini bilmek yeterli olmayabilir. ESR değerindeki artış, komponentin performansının bozulduğunun önemli göstergelerinden biri olabilir.
LCR Metre ile Direnç Ölçümü Nasıl Yapılır?
LCR metre ile direnç ölçümünde komponent test uçlarına bağlanır ve R parametresi seçilir. Ancak standart multimetreden farklı olarak LCR metre, direncin AC sinyal altındaki davranışını değerlendirebilir.
Çok düşük direnç değerlerinin hassas olarak ölçülmesi gerektiğinde ise bağlantı kablolarının direncinin sonucu etkilemesini azaltmak amacıyla 4 terminalli veya Kelvin bağlantı yöntemleri tercih edilebilir.
LCR Metre ile Multimetre Arasındaki Fark Nedir?
Multimetre genel amaçlı elektriksel ölçümler için tasarlanmıştır. Gerilim, akım, direnç ve modele göre kapasitans gibi birçok parametreyi ölçebilir.
LCR metre ise özellikle pasif elektronik komponentlerin ayrıntılı karakterizasyonuna odaklanır. Farklı test frekanslarında ölçüm yapabilmesi ve ESR, Q, D, Z gibi ek parametreleri analiz edebilmesi en önemli avantajlarından biridir.
Bu nedenle komponent geliştirme, üretim ve kalite kontrol süreçlerinde LCR metre kullanımı çok daha kapsamlı bilgiler sağlayabilir.
LCR Metre Nerelerde Kullanılır?
LCR metreler elektronik komponent üretimi, Ar-Ge laboratuvarları, kalite kontrol birimleri, elektronik kart üretimi ve onarımı, güç elektroniği, otomotiv elektroniği, transformatör ve bobin üretimi, kondansatör testleri ve eğitim laboratuvarları gibi birçok alanda kullanılabilir.
Özellikle seri üretimde komponentlerin belirlenen tolerans sınırları içerisinde olup olmadığının hızlı şekilde kontrol edilmesi için profesyonel LCR metrelerden yararlanılır.
LCR Metre Seçerken Nelere Dikkat Edilmeli?
LCR metre seçiminde yalnızca cihazın temel ölçüm aralığına bakmak yeterli değildir. Kullanılacak uygulamaya göre test frekansı aralığı, temel ölçüm doğruluğu, ölçüm hızı, test sinyal seviyesi, desteklenen parametreler, bağlantı yöntemi ve bilgisayar haberleşme seçenekleri değerlendirilmelidir.
Ar-Ge ve komponent karakterizasyonunda geniş frekans aralığı önemliyken üretim hatlarında yüksek ölçüm hızı ve otomasyon sistemlerine entegrasyon özellikleri daha önemli hale gelebilir.
Profesyonel uygulamalarda doğru LCR metre seçimi, ölçümlerin tekrarlanabilirliğini ve güvenilirliğini doğrudan etkiler.
