Elektrik motorlarında sargıların kalitesi, motorun performansı ve uzun ömürlü çalışması açısından kritik öneme sahiptir. Sargılar arasındaki küçük izolasyon kusurları üretim sırasında fark edilmezse zaman içerisinde kısa devre, aşırı ısınma, performans kaybı ve motor arızalarına neden olabilir.
Bu nedenle özellikle motor üretim hatlarında yalnızca sargı direncinin ölçülmesi yeterli olmayabilir. Sargılar arasındaki izolasyonun dinamik davranışını değerlendirmek için impulse winding test, yani darbeli sargı testi uygulanabilir.
Bu yöntem, motor sargısına kısa süreli yüksek gerilim darbeleri uygulanarak oluşan tepki dalga şeklinin analiz edilmesine dayanır.
Motor Sargı Testi Nedir?
Motor sargı testi, elektrik motorunun stator veya rotor sargılarının elektriksel bütünlüğünü ve izolasyon durumunu değerlendirmek amacıyla yapılan ölçümlerin genel adıdır.
Motor sargılarında kontrol edilen temel özellikler arasında:
- sargı direnci,
- fazlar arasındaki direnç dengesi,
- izolasyon direnci,
- yüksek gerilim dayanımı,
- sarımlar arası izolasyon,
- sargı kısa devreleri
bulunabilir.
Her test farklı türde bir problemi tespit etmeye yöneliktir.
Örneğin miliohm metre ile yapılan direnç ölçümü fazlar arasındaki direnç farklarını gösterebilirken, impulse winding test özellikle sarımlar arasındaki izolasyon problemlerini tespit etmeye yardımcı olur.
Impulse Winding Test Nedir?

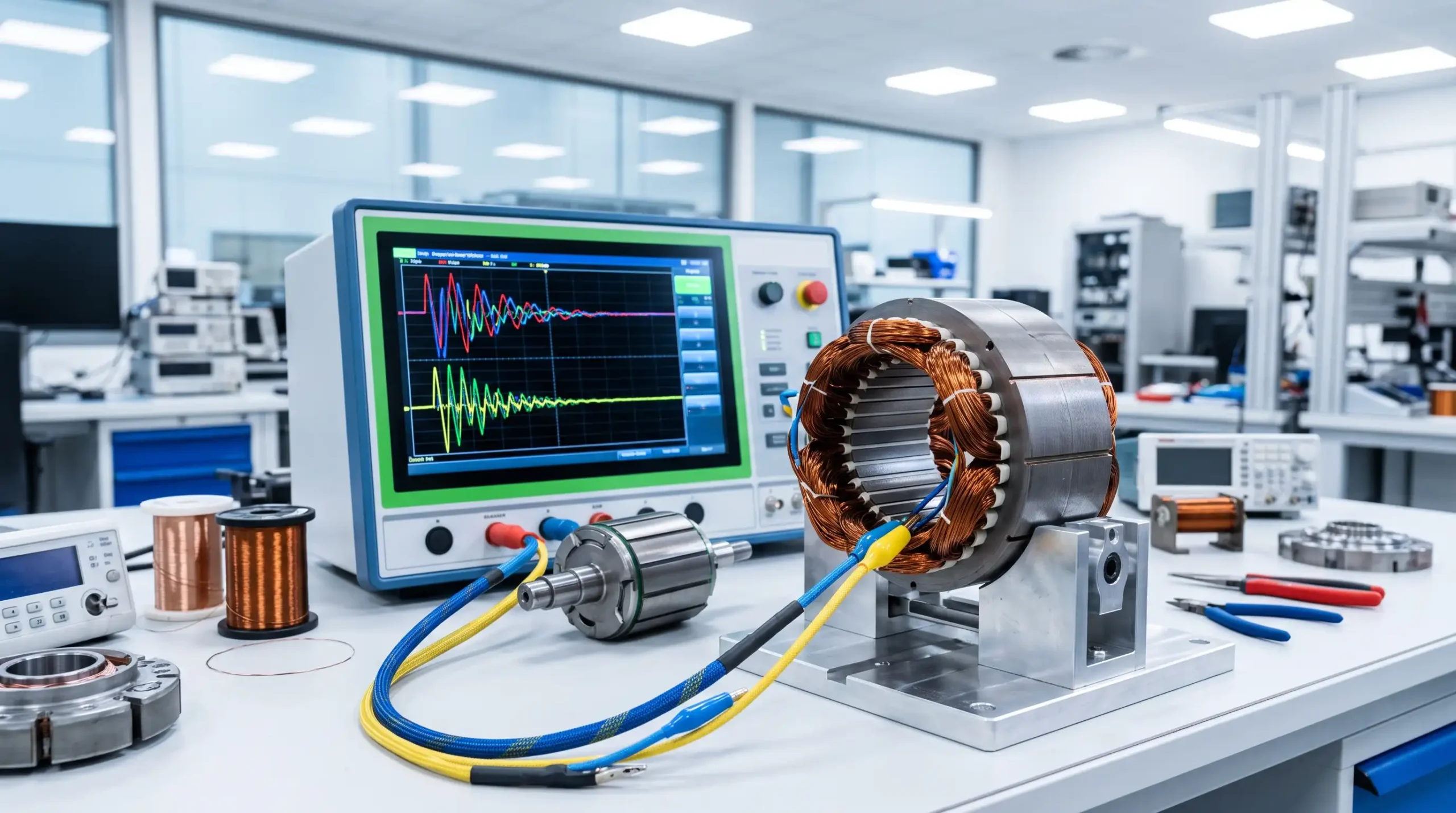

Impulse winding test sırasında motor sargısına kısa süreli yüksek gerilim darbesi uygulanır.
Sargının:
- endüktansı,
- kapasitansı,
- direnci
birlikte elektriksel bir rezonans sistemi oluşturur.
Uygulanan darbenin ardından sargıda belirli bir tepki dalga şekli meydana gelir.
Sağlıklı bir sargının dalga şekli belirli bir karakteristiğe sahipken, sargılar arasındaki kısa devre veya izolasyon problemi bu dalga biçiminin değişmesine neden olabilir.
Test cihazı ölçülen dalga şeklini referans değerlerle karşılaştırarak sargının normal olup olmadığını değerlendirebilir.
Sarımlar Arası Kısa Devre Nedir?
Elektrik motorunun sargıları birçok tur bakır iletkenden oluşur.
Her bir sarımın üzerindeki izolasyon tabakası, komşu sarımların birbirine elektriksel olarak temas etmesini engeller.
Bu izolasyon zarar gördüğünde iki veya daha fazla sarım arasında elektriksel bağlantı oluşabilir.
Buna turn-to-turn short circuit, yani sarımlar arası kısa devre denir.
Bu durumda motor çalışmaya devam ediyor gibi görünse bile:
- sargı akımı artabilir,
- lokal sıcaklık yükselmesi oluşabilir,
- manyetik alan dengesi bozulabilir,
- motor verimi düşebilir,
- izolasyon hasarı ilerleyebilir.
Problem büyüdüğünde motor tamamen arızalanabilir.
Sargı Direnci Ölçümü Her Problemi Gösterir mi?
Hayır.
Motor sargılarının DC direnç değerlerini ölçmek önemli bir kontrol yöntemidir ancak her izolasyon problemini tespit edemez.
Örneğin yalnızca birkaç sarımı etkileyen küçük bir kısa devre, toplam sargı direncinde çok küçük bir değişiklik oluşturabilir.
Bu fark standart direnç ölçümünde kolayca fark edilmeyebilir.
Impulse winding test ise sargının elektriksel tepki karakteristiğini analiz ettiği için küçük sarımlar arası farklılıkların belirlenmesinde daha etkili olabilir.
Bu nedenle üretim hatlarında:
direnç ölçümü + izolasyon testi + impulse winding test
gibi birden fazla yöntem birlikte kullanılabilir.
Impulse Test Nasıl Yapılır?
Test cihazının çıkış uçları motor sargısına bağlanır.
Ardından belirlenen seviyede kısa süreli yüksek gerilim darbesi uygulanır.
Cihaz oluşan tepki dalga formunu yüksek hızda örnekler.
Bu dalga şekli:
- referans sargıyla,
- diğer fazların dalga şekilleriyle,
- önceden kaydedilmiş master waveform ile
karşılaştırılabilir.
Dalga şekilleri arasında belirgin fark bulunması sargının elektriksel karakteristiğinde bir değişiklik olduğunu gösterebilir.
Dalga Formu Neden Değişir?
Bir motor sargısında sarımlar arası kısa devre oluştuğunda sargının efektif endüktansı ve diğer elektriksel parametreleri değişebilir.
Bunun sonucunda:
- rezonans frekansı,
- salınım süresi,
- dalga genliği,
- sönümleme karakteristiği
değişebilir.
Impulse winding tester bu farklılıkları analiz ederek normal ve hatalı sargılar arasında ayrım yapılmasına yardımcı olur.
Üç Fazlı Motorlarda Sargı Karşılaştırması
Üç fazlı bir motorda faz sargılarının elektriksel özelliklerinin birbirine yakın olması beklenir.
Örneğin:
- U fazı,
- V fazı,
- W fazı
üzerinde ayrı ayrı impulse test yapılabilir.
Üç fazın dalga formları karşılaştırıldığında bir faz diğerlerinden belirgin şekilde farklı davranıyorsa bu durum sargıda bir problem olabileceğini gösterebilir.
Bu yöntem motor üretim hatlarında hızlı kalite kontrol açısından oldukça kullanışlıdır.
Elektrikli Araç Motorlarında Sargı Testinin Önemi
Elektrikli araç motorları yüksek güç yoğunluğu, yüksek çalışma sıcaklıkları ve hızlı anahtarlamalı inverterlerle birlikte çalışır.
Bu nedenle motor sargılarındaki izolasyon sistemi ciddi elektriksel strese maruz kalabilir.
Özellikle inverter çıkışındaki hızlı gerilim değişimleri, sargılar arasında yüksek gerilim farklarının oluşmasına neden olabilir.
Bu nedenle EV motorlarının üretiminde:
- sarımlar arası izolasyon,
- fazlar arası izolasyon,
- gövde izolasyonu,
- sargı direnci
gibi parametrelerin ayrıntılı şekilde kontrol edilmesi önemlidir.
Impulse winding test bu kalite kontrol sürecinin önemli parçalarından biri olabilir.
Kısmi Deşarj Nedir?
Yüksek elektrik alan altında izolasyon malzemesinin belirli küçük bölgelerinde meydana gelen elektriksel boşalmalara kısmi deşarj adı verilir.
Bu olay izolasyonun tamamen delinmesi anlamına gelmez.
Ancak sürekli tekrarlanan kısmi deşarjlar zaman içerisinde izolasyon malzemesine zarar verebilir.
Motor sargılarında kısmi deşarjın tespit edilmesi özellikle yüksek gerilimli ve yüksek güvenilirlik gerektiren uygulamalarda önemlidir.
Gelişmiş impulse winding test sistemleri uygun ölçüm seçenekleriyle bu tür küçük deşarj olaylarının analizine yardımcı olabilir.
HIOKI ST4030A Impulse Winding Tester
Unitek Teknoloji ürün grubunda bulunan HIOKI ST4030A IMPULSE WINDING TESTER, motor sargılarının kalite kontrolünde kullanılmak üzere geliştirilmiş darbeli sargı test cihazıdır.
ST4030A, sargıya impulse gerilim uygulandıktan sonra oluşan tepki dalga formunu analiz ederek sargıdaki farklılıkların tespit edilmesine yardımcı olur. Cihaz 200 MHz’e kadar örnekleme ve 12 bit çözünürlük sunar; ayrıca LC ve RC değerlerinin analizi ile dalga formuna dayalı PASS/FAIL değerlendirmeleri yapılabilir.
Ürün özellikle elektrikli araç motorları ve yüksek güvenilirlik gerektiren motor üretim hatları gibi uygulamalarda kullanılabilecek şekilde konumlandırılmıştır.
Hipot Test ile Impulse Test Arasındaki Fark Nedir?
Her iki test de izolasyon kalitesinin değerlendirilmesinde kullanılabilir ancak ölçtükleri özellikler farklıdır.
Hipot Test
Hipot testi genellikle sargı ile gövde veya farklı elektriksel bölümler arasındaki izolasyonun belirli bir yüksek gerilime dayanıp dayanmadığını kontrol eder.
Impulse Winding Test
Impulse test ise özellikle sarımlar arasındaki elektriksel farklılıkları ortaya çıkarmaya yöneliktir.
Bu nedenle motor üretim hatlarında iki yöntem birbirinin alternatifi değil, tamamlayıcısı olabilir.
İzolasyon Direnci Testi ile Impulse Test Arasındaki Fark
İzolasyon direnci testi genellikle sargı ile motor gövdesi arasındaki yalıtım direncini ölçer.
Impulse test ise sargının kendi içerisindeki sarımlar arasındaki elektriksel yapıya odaklanır.
Bir motor yüksek izolasyon direncine sahip olsa bile sargının belirli bir bölümünde sarımlar arası kusur bulunabilir.
Bu nedenle farklı test yöntemlerinin birlikte kullanılması daha kapsamlı kalite kontrol sağlar.
Motor Üretim Hatlarında Otomatik Test
Seri motor üretiminde her motora manuel ölçüm yapmak zaman alabilir.
Bu nedenle impulse winding tester cihazları otomatik üretim sistemlerine entegre edilebilir.
Otomatik test istasyonunda sırasıyla:
- Motor test fikstürüne bağlanır.
- Sargı direnci ölçülür.
- Fazlara impulse gerilim uygulanır.
- Tepki dalga formları analiz edilir.
- Sonuç referans değerlerle karşılaştırılır.
- Ürün PASS veya FAIL olarak sınıflandırılır.
Bu yapı, yüzlerce veya binlerce motorun aynı kriterlerle kontrol edilmesini kolaylaştırır.
Impulse Winding Tester Seçerken Nelere Dikkat Edilmeli?
Bir sargı test cihazı seçilirken uygulamanın gereksinimleri ayrıntılı şekilde değerlendirilmelidir.
Başlıca kriterler:
- maksimum impulse gerilimi,
- test edilebilir endüktans aralığı,
- örnekleme hızı,
- ölçüm çözünürlüğü,
- dalga formu karşılaştırma yöntemleri,
- otomatik PASS/FAIL fonksiyonu,
- test koşulu hafızası,
- LAN, USB veya diğer haberleşme arabirimleri,
- üretim hattı otomasyonuna uygunluk,
- kısmi deşarj test desteği.
Özellikle yüksek hızlı seri üretim uygulamalarında test süresi ve otomasyon kabiliyeti önemli hale gelir.
Motor Sargı Testi Nerelerde Kullanılır?
Impulse winding test birçok farklı motor ve bobin üretim uygulamasında kullanılabilir.
Başlıca kullanım alanları:
- elektrikli araç motorları,
- servo motorlar,
- endüstriyel AC motorlar,
- BLDC motorlar,
- kompresör motorları,
- pompa motorları,
- jeneratörler,
- transformatör ve bobin üretimi,
- motor Ar-Ge laboratuvarları,
- motor üretim kalite kontrol hatları.
Özellikle yüksek güvenilirlik gerektiren uygulamalarda sargı kusurlarının üretim aşamasında tespit edilmesi büyük avantaj sağlar.
Sonuç
Motor sargılarındaki küçük izolasyon kusurları, ilk aşamada klasik direnç veya izolasyon ölçümleriyle her zaman kolayca tespit edilemeyebilir.
Impulse winding test, sargıya kısa süreli yüksek gerilim darbesi uygulayıp oluşan tepki dalga biçimini analiz ederek sarımlar arasındaki elektriksel farklılıkların belirlenmesine yardımcı olur.
Elektrikli araç motorlarından endüstriyel servo motorlara kadar birçok uygulamada direnç ölçümü, izolasyon testi, hipot testi ve impulse winding testin birlikte kullanılması motor sargılarının daha kapsamlı şekilde değerlendirilmesini sağlar.
