Güneş enerjisi santrallerinde güvenli ve verimli çalışmanın sürdürülebilmesi için yalnızca panel üretim değerlerinin takip edilmesi yeterli değildir. Solar paneller, DC kablolar, konnektörler, inverter bağlantıları ve diğer elektriksel bileşenlerde zaman içerisinde oluşabilecek izolasyon problemleri hem enerji üretimini olumsuz etkileyebilir hem de elektriksel güvenlik açısından risk oluşturabilir.

Bu nedenle fotovoltaik sistemlerde gerçekleştirilen bakım ve devreye alma çalışmalarının önemli aşamalarından biri izolasyon direnci ölçümüdür.

İzolasyon test cihazı kullanılarak DC devre ile toprak arasındaki yalıtım seviyesi kontrol edilebilir ve kaçak akıma neden olabilecek olası problemler erken aşamada tespit edilebilir.

İzolasyon Direnci Nedir?

İzolasyon direnci, elektriksel olarak birbirinden ayrılması gereken iki nokta arasındaki yalıtım seviyesini ifade eder.

İdeal bir yalıtkanın elektrik akımını tamamen engellemesi beklenir. Ancak gerçek sistemlerde izolasyon malzemelerinin direnci sonlu bir değere sahiptir.

Bu değer genellikle:

  • megaohm (MΩ),
  • gigaohm (GΩ)

seviyelerinde ölçülür.

İzolasyon direncinin yüksek olması genellikle iyi bir yalıtım durumunu gösterirken, direncin belirgin şekilde düşmesi izolasyonda bozulma veya kaçak oluşabileceğine işaret edebilir.

Solar Sistemlerde İzolasyon Neden Önemlidir?

Fotovoltaik sistemlerde paneller seri bağlanarak yüksek DC gerilimler oluşturulabilir.

Özellikle büyük ölçekli güneş enerji santrallerinde string gerilimleri oldukça yüksek değerlere ulaşabilir.

Bu nedenle:

  • DC kablolarda,
  • MC4 ve benzeri konnektörlerde,
  • panel bağlantılarında,
  • junction box sistemlerinde,
  • inverter DC girişlerinde

yalıtımın güvenilir olması gerekir.

İzolasyon problemi bulunan bir sistemde DC gerilim istenmeyen şekilde toprak veya metal konstrüksiyon üzerinden kaçak oluşturabilir.

Bu durum inverter hata uyarılarına, üretim kaybına ve elektriksel güvenlik risklerine yol açabilir.

Güneş Panellerinde İzolasyon Hatası Neden Oluşur?

Fotovoltaik sistemler sürekli olarak dış ortam koşullarına maruz kaldığından izolasyon problemlerinin birçok farklı nedeni olabilir.

Nem ve Su Girişi

Yağmur, yoğun nem veya bağlantı kutularına giren su izolasyon seviyesinin düşmesine neden olabilir.

Özellikle hasarlı konnektörler veya uygun şekilde kapatılmamış bağlantılar risk oluşturabilir.

DC Kablo Hasarları

Solar kablolar uzun yıllar boyunca:

  • güneş ışığı,
  • sıcaklık değişimi,
  • rüzgâr,
  • mekanik gerilim,
  • kemirgenler

gibi dış etkilere maruz kalabilir.

Kablo izolasyonunda meydana gelen hasarlar kaçak akım oluşmasına neden olabilir.

Konnektör Problemleri

Konnektörlerin uygun şekilde monte edilmemesi, farklı tip konnektörlerin birlikte kullanılması veya bağlantı yüzeylerinin zarar görmesi sistemde elektriksel problemlere yol açabilir.

Panel Hasarları

Panel içerisinde meydana gelen çatlaklar, bağlantı kutusu problemleri veya izolasyon malzemesinin bozulması da kaçaklara neden olabilir.

Kablo Ezilmesi

Montaj sırasında kablonun panel çerçevesi, taşıyıcı sistem veya başka bir mekanik eleman arasında sıkışması izolasyon tabakasına zarar verebilir.

İzolasyon Direnci Nasıl Ölçülür?

İzolasyon direnci ölçümünde özel bir izolasyon test cihazı, diğer adıyla izolasyon megeri kullanılır.

Cihaz, test edilen devreye belirli bir DC test gerilimi uygular ve sistem üzerinden geçen son derece küçük kaçak akımı ölçer.

Ohm Kanunu kullanılarak izolasyon direnci hesaplanır:

R = V / I

Burada:

  • R = izolasyon direnci,
  • V = uygulanan test gerilimi,
  • I = ölçülen kaçak akım

değeridir.

Kaçak akım ne kadar düşükse izolasyon direnci o kadar yüksek olur.

Solar Sistemlerde İzolasyon Ölçümü Neden Farklıdır?

Klasik elektrik sistemlerinde izolasyon testi genellikle enerjisi tamamen kesilmiş devrelerde gerçekleştirilir.

Fotovoltaik sistemlerde ise paneller güneş ışığı aldığı sürece elektrik üretmeye devam eder.

Bu nedenle PV string üzerinde DC gerilim bulunabilir.

Bu özellik, solar sistemlerde izolasyon ölçümünü klasik tesisat ölçümünden farklı hale getirir.

Ölçüm yöntemi belirlenirken:

  • PV sistemin maksimum DC gerilimi,
  • inverter bağlantısı,
  • string yapısı,
  • test cihazının PV uyumluluğu,
  • üreticinin güvenlik prosedürleri

dikkate alınmalıdır.

PV Sistemlerde Toprak İzolasyonu Nasıl Kontrol Edilir?

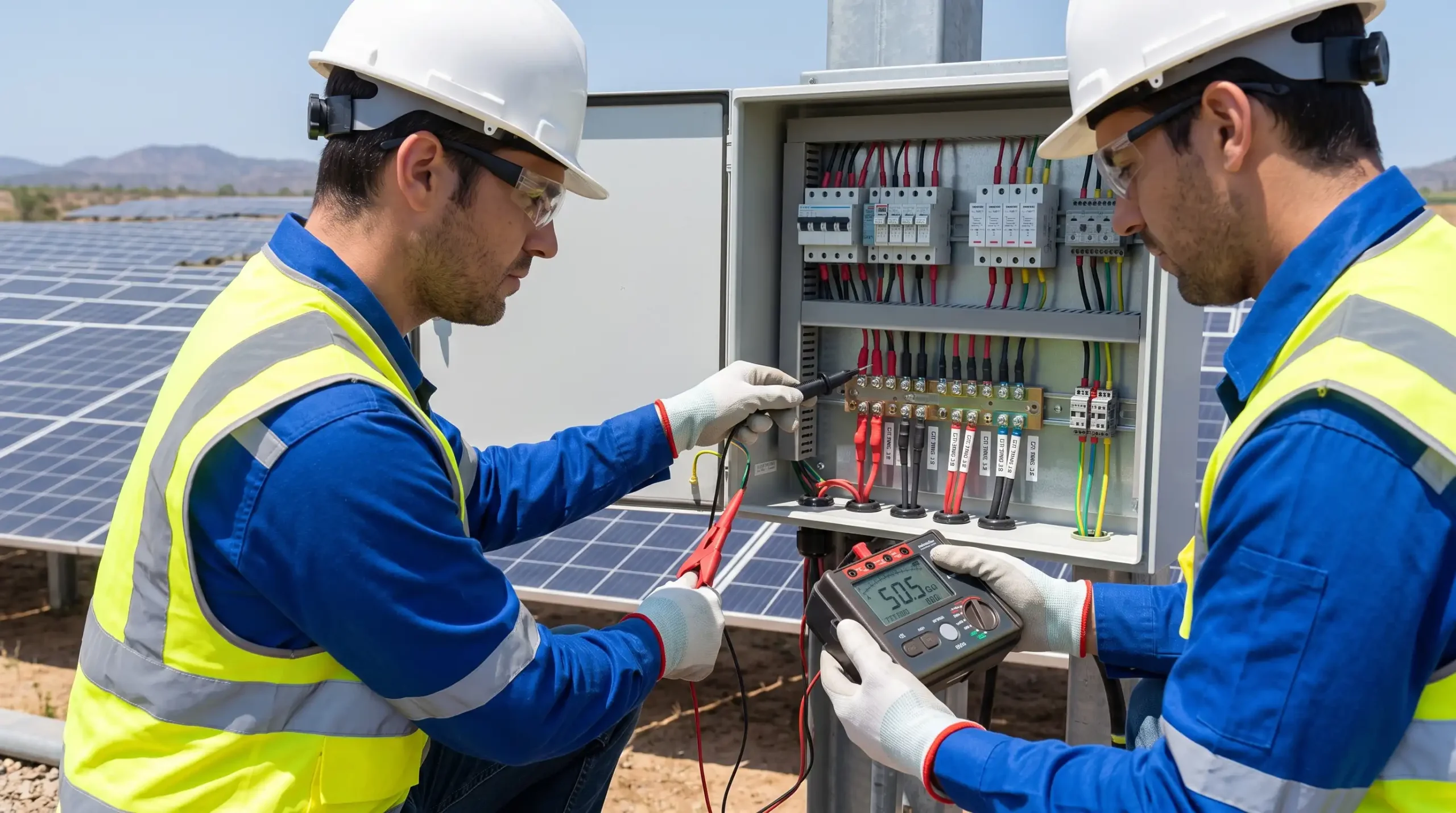

Fotovoltaik sistemlerde yaygın kontrollerden biri DC devre ile toprak arasındaki izolasyon seviyesinin ölçülmesidir.

Örneğin:

Pozitif (+) ile toprak

ve

Negatif (-) ile toprak

arasındaki izolasyon değerleri ayrı ayrı değerlendirilebilir.

Bu ölçümler sistemde meydana gelen izolasyon kaçağının hangi tarafta bulunduğunu belirlemeye yardımcı olabilir.

Profesyonel PV izolasyon test cihazları, güneş panellerinin oluşturduğu DC gerilimi dikkate alarak daha güvenli ve doğru ölçüm yapılmasına yardımcı olur.

İnverter İzolasyon Hatası Neden Verir?

Solar inverterler sistemi sürekli olarak izler ve bazı modeller devreye girmeden önce PV tarafındaki izolasyon durumunu kontrol eder.

İzolasyon direnci belirlenen seviyenin altında olduğunda inverter:

  • insulation fault,
  • isolation error,
  • ground fault,
  • low insulation resistance

gibi hata mesajları verebilir.

Bu durumda yalnızca inverteri resetlemek sorunu çözmez.

Problemin hangi string veya bağlantı noktasından kaynaklandığının ölçüm cihazıyla tespit edilmesi gerekir.

Hatalı String Nasıl Bulunur?

Çok sayıda string bulunan büyük güneş enerji santrallerinde izolasyon probleminin kaynağını bulmak zaman alabilir.

Arıza tespiti genellikle sistematik şekilde gerçekleştirilir.

Öncelikle inverter veya combiner box üzerinden problemli bölüm belirlenebilir.

Daha sonra stringler ayrı ayrı test edilerek izolasyon direnci karşılaştırılabilir.

Diğer stringlere göre belirgin şekilde düşük izolasyon direnci gösteren string üzerinde daha ayrıntılı kontrol yapılır.

Ardından:

  • paneller,
  • DC kablolar,
  • konnektörler,
  • junction box bağlantıları

kontrol edilerek problemin bulunduğu bölüm daraltılır.

Bu yöntem özellikle büyük solar santrallerde arıza tespit süresini önemli ölçüde azaltabilir.

İzolasyon Testinde Test Gerilimi Nasıl Seçilir?

İzolasyon test cihazları farklı test gerilimleri sunabilir.

Örneğin:

  • 50 V,
  • 100 V,
  • 250 V,
  • 500 V,
  • 1000 V

gibi test seviyeleri bulunabilir.

Ancak uygulanacak gerilim rastgele seçilmemelidir.

Test gerilimi;

  • sistemin çalışma gerilimine,
  • ekipman özelliklerine,
  • üretici tavsiyelerine,
  • kullanılan standarda

uygun olmalıdır.

Gereğinden yüksek test gerilimi hassas elektronik bileşenlere zarar verebilir.

Bu nedenle özellikle inverter veya elektronik devrelerin bağlı olduğu sistemlerde ölçüm prosedürü dikkatli şekilde uygulanmalıdır.

HIOKI IR4053 ile Fotovoltaik İzolasyon Ölçümü

Unitek Teknoloji ürün gamında yer alan HIOKI IR4053, fotovoltaik enerji üretim sistemlerinde izolasyon direnci ölçümüne yönelik geliştirilmiş dijital bir izolasyon test cihazıdır.

PV sistemlere yönelik ölçüm cihazlarının avantajı, güneş panellerinin enerji üretmeye devam ettiği koşullarda karşılaşılabilecek ölçüm problemlerinin dikkate alınmasıdır.

Bu tür cihazlar özellikle:

  • solar santral devreye alma,
  • periyodik bakım,
  • inverter hata analizi,
  • izolasyon problemi tespiti,
  • PV string kontrolleri

gibi uygulamalarda kullanılabilir.

Solar Santrallerde Periyodik İzolasyon Testinin Önemi

Bir güneş enerji santralinin kurulumu sırasında tüm ölçümlerin normal olması, sistemin yıllar boyunca aynı durumda kalacağı anlamına gelmez.

Dış ortam koşulları nedeniyle izolasyon özellikleri zaman içerisinde değişebilir.

Periyodik ölçümler sayesinde izolasyon değerlerinin geçmiş sonuçlarla karşılaştırılması mümkündür.

Örneğin aynı string için:

  • ilk devreye alma ölçümü,
  • bir yıl sonraki ölçüm,
  • sonraki bakım dönemlerindeki ölçümler

karşılaştırılabilir.

İzolasyon direncinde sürekli bir düşüş görülmesi, henüz sistem tamamen arızalanmadan önce olası bir problemin belirlenmesine yardımcı olabilir.

Yağmur Sonrası İzolasyon Problemleri

Bazı solar sistemlerde izolasyon arızaları özellikle yağışlı veya nemli havalarda ortaya çıkar.

Kuru havada normal çalışan bir sistem, yağmur sonrasında inverter izolasyon hatası verebilir.

Bu durum genellikle:

  • su alan konnektör,
  • hasarlı kablo,
  • panel junction box problemi,
  • nem alan bağlantı

gibi sorunlara işaret edebilir.

Bu nedenle arıza yalnızca kuru hava koşullarında kontrol edildiğinde problem tespit edilemeyebilir.

Bakım sırasında sistemin hata geçmişinin incelenmesi de arıza tespitine yardımcı olur.

İzolasyon Ölçümünde Güvenlik

Fotovoltaik sistemlerde DC gerilim güneş bulunduğu sürece mevcut olabilir.

Bu nedenle izolasyon testleri yalnızca gerekli elektrik güvenliği eğitimi ve yetkinliğine sahip kişiler tarafından gerçekleştirilmelidir.

Ölçüm sırasında:

  • uygun kişisel koruyucu ekipman kullanılmalı,
  • sistem gerilimi doğrulanmalı,
  • cihazın maksimum giriş değerleri aşılmamalı,
  • ölçüm probları doğru şekilde bağlanmalı,
  • inverter ve diğer elektronik cihazların üretici prosedürleri takip edilmelidir.

Özellikle yüksek gerilimli PV stringlerde yanlış bağlantı ciddi elektriksel risk oluşturabilir.

Solar Sistemlerde İzolasyon Test Cihazı Seçerken Nelere Dikkat Edilmeli?

PV sistemlerinde kullanılacak izolasyon test cihazı seçilirken yalnızca direnç ölçüm aralığına bakılmamalıdır.

Aşağıdaki özellikler birlikte değerlendirilmelidir:

  • fotovoltaik sistemlere uygunluk,
  • maksimum DC giriş gerilimi,
  • test gerilimi seçenekleri,
  • izolasyon direnci ölçüm aralığı,
  • ölçüm hızı,
  • güvenlik kategorisi,
  • saha kullanımına uygunluk,
  • dayanıklı prob ve test kabloları.

Özellikle aktif PV sistemlerinde kullanılacak cihazların solar uygulamalar için tasarlanmış olması ölçümün güvenliği ve doğruluğu açısından önemlidir.

Sonuç

Güneş enerjisi sistemlerinde izolasyon direnci ölçümü, sistem güvenliğinin ve elektriksel bütünlüğün değerlendirilmesinde önemli bir test yöntemidir.

Solar paneller, DC kablolar, konnektörler ve inverter bağlantılarında meydana gelen izolasyon problemleri zaman içerisinde kaçak akım, inverter hataları ve enerji üretim kayıplarına neden olabilir.

PV sistemlere uygun izolasyon test cihazları kullanılarak stringlerin ve DC devrelerin yalıtım seviyeleri kontrol edilebilir, olası arızalar erken aşamada tespit edilebilir ve bakım süreçleri daha sistematik şekilde yürütülebilir.
