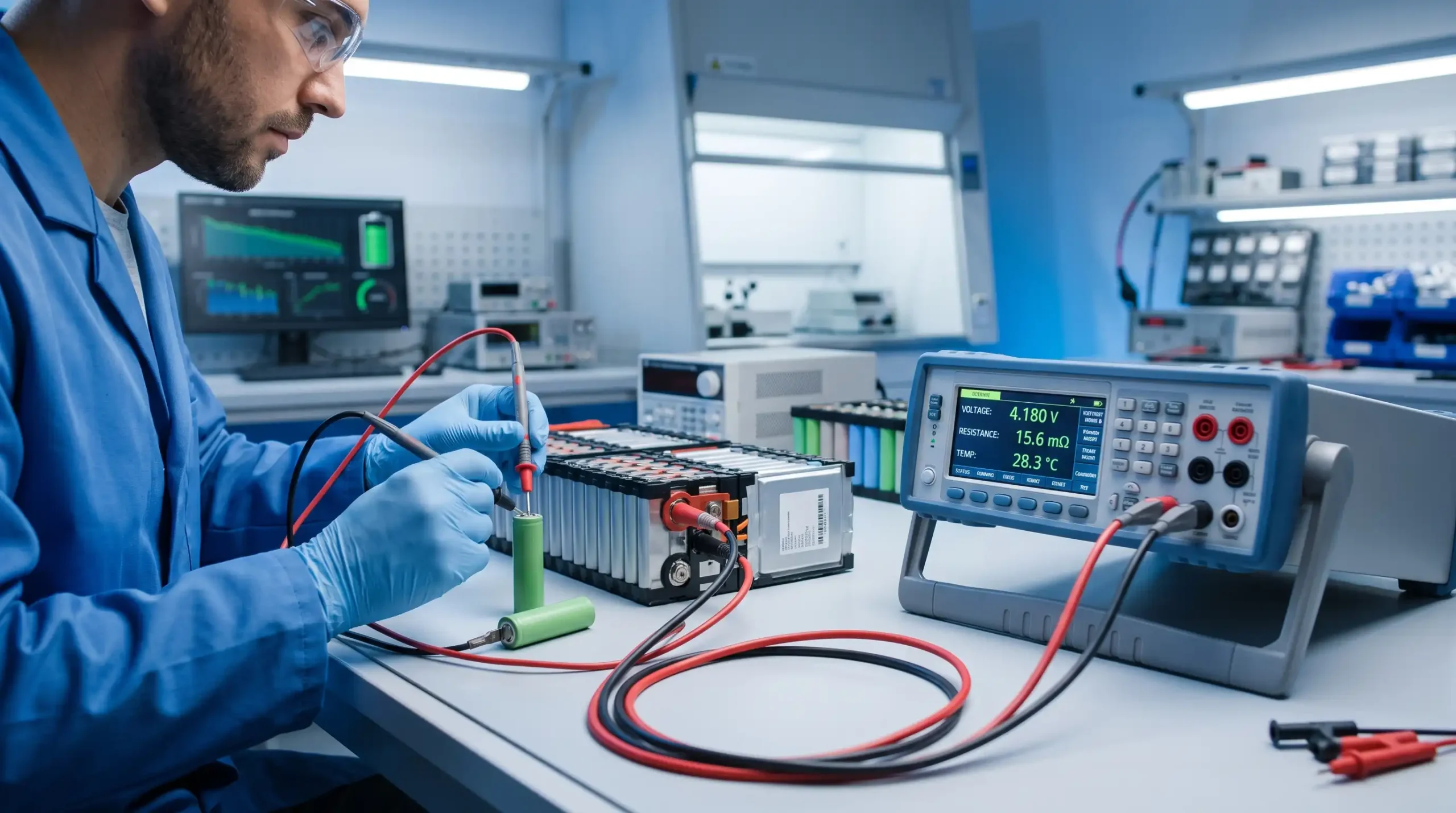

Aküler ve bataryalar kullanıldıkça yalnızca kapasitelerini kaybetmez; hücrelerin elektriksel karakteristiklerinde de değişimler meydana gelir. Bu değişimleri değerlendirmek için kullanılan en önemli parametrelerden biri iç dirençtir. Bataryanın iç direncindeki artış, enerji aktarım performansının düşmesine, yük altında daha fazla gerilim kaybına ve ısınmanın artmasına neden olabilir.
Bu nedenle batarya üretiminden kalite kontrole, bakım çalışmalarından elektrikli araç batarya paketlerinin testine kadar birçok uygulamada iç direnç ölçümü önemli bir kontrol yöntemi olarak kullanılır.
Akü İç Direnci Nedir?
Batarya iç direnci, bir akünün veya hücrenin elektrik akımının geçişine karşı kendi bünyesinde oluşturduğu dirençtir.
İdeal bir bataryanın iç direncinin son derece düşük olması beklenir. Ancak hücrelerin yaşlanması, kimyasal yapının değişmesi, bağlantı noktalarında oluşan problemler ve kullanım koşulları sonucunda bu değer zaman içerisinde artabilir.
İç direnç yükseldiğinde batarya yüksek akım gerektiren uygulamalarda istenilen performansı vermekte zorlanabilir.
Bu nedenle yalnızca batarya geriliminin ölçülmesi, bataryanın gerçek çalışma durumunu değerlendirmek için her zaman yeterli değildir.
Batarya Sağlığı Neden Sadece Voltaj Ölçümüyle Belirlenemez?
Bir bataryanın açık devre gerilimi normal görünmesine rağmen yük altında performansı önemli ölçüde düşmüş olabilir.
Standart bir multimetre bataryanın voltajını kontrol etmek için kullanılabilir. Ancak bataryanın performansının daha ayrıntılı değerlendirilmesi gerektiğinde iç direnç gibi ek parametrelerin de ölçülmesi gerekir.
Özellikle seri veya paralel bağlı çok sayıda hücrenin bulunduğu sistemlerde, hücreler arasındaki küçük farklılıkların belirlenmesi sistem performansı açısından önemlidir.
Batarya İç Direnci Neden Artar?
Bataryalarda iç direnç zaman içerisinde çeşitli nedenlerle değişebilir.
Bunların başında:
- hücrelerin yaşlanması,
- yüksek sıcaklık altında çalışma,
- yoğun şarj ve deşarj çevrimleri,
- hücre kimyasındaki değişimler,
- elektrotların zaman içerisinde bozulması,
- bağlantı noktalarındaki direnç artışı
gelmektedir.
Özellikle batarya paketlerinde hücrelerden birinin diğerlerinden farklı elektriksel özellik göstermesi, tüm paketin performansını etkileyebilir.
Bu nedenle üretim ve bakım süreçlerinde hücrelerin yalnızca gerilim açısından değil, direnç değerleri açısından da karşılaştırılması önemlidir.
Batarya Test Cihazı Ne Ölçer?
Profesyonel batarya test cihazları uygulamaya bağlı olarak farklı elektriksel parametreleri değerlendirebilir.
Bunların arasında:
- batarya gerilimi,
- hücre veya paket direnci,
- bağlantı direnci,
- ölçüm sonuçlarının karşılaştırılması,
- üretim toleranslarının kontrolü
bulunabilir.
Hassas direnç ölçümü özellikle batarya üretim hatlarında hücrelerin ve modüllerin birbirleriyle karşılaştırılmasına yardımcı olur.
Unitek Teknoloji ürün grubunda yer alan HIOKI BT3563 BATTERY HiTESTER, yüksek gerilimli batarya paketleri ve modüllerinin üretim hattı testlerine yönelik bir batarya test cihazıdır. HIOKI BT3562A ise orta ölçekli batarya paketleri ve hücrelerin otomatik üretim hattı testlerinde kullanılabilen çözümler arasındadır.
Elektrikli Araç Bataryalarında İç Direnç Ölçümü
Elektrikli araçlarda kullanılan lityum iyon batarya paketleri çok sayıda hücre ve modülden oluşabilir.
Bu yapılarda hücrelerin elektriksel karakteristiklerinin birbirine mümkün olduğunca yakın olması beklenir. Hücrelerden birinin iç direncinin diğerlerinden belirgin şekilde farklı olması, batarya paketinin yük altındaki davranışını etkileyebilir.
Bu nedenle EV ve xEV batarya üretiminde iç direnç ölçümü kalite kontrol süreçlerinin önemli parçalarından biridir.
HIOKI’nin BT3562A ve BT3563 gibi batarya test cihazları da hücre, modül ve yüksek gerilimli batarya paketlerinin üretim hattındaki ölçüm ihtiyaçlarına yönelik ürünlerdir.
Batarya Üretim Hatlarında Ölçüm
Seri üretim yapılan batarya tesislerinde yalnızca doğru ölçüm değil, ölçümün hızlı ve tekrarlanabilir olması da önemlidir.
Üretim sırasında yapılan ölçümler sayesinde tolerans dışında kalan hücrelerin veya bağlantıların erken aşamada belirlenmesi mümkün olabilir.
Profesyonel batarya test sistemleri özellikle:
- lityum iyon hücre üretimi,
- batarya modülü üretimi,
- elektrikli araç batarya paketleri,
- enerji depolama sistemleri,
- UPS ve endüstriyel batarya sistemleri
gibi uygulamalarda kullanılabilir.
Batarya Testinde Dört Telli Ölçümün Önemi
Çok düşük direnç değerleri ölçülürken test kablolarının ve bağlantı noktalarının oluşturduğu direnç ölçüm sonucunu etkileyebilir.
Bu nedenle hassas düşük direnç ölçümlerinde dört terminalli (Kelvin) ölçüm yöntemi yaygın olarak kullanılır.
Bu yöntemde akımın uygulandığı terminaller ile gerilimin ölçüldüğü terminaller birbirinden ayrılır. Böylece test kablolarının oluşturduğu direnç etkisi büyük ölçüde azaltılarak daha hassas sonuçlar elde edilebilir.
Bu yaklaşım özellikle batarya hücreleri, busbar bağlantıları ve düşük dirençli elektriksel bağlantıların kontrolünde önemlidir.
Batarya Test Cihazı Seçerken Nelere Dikkat Edilmeli?
Batarya test cihazı seçerken yalnızca cihazın maksimum ölçüm aralığına bakmak yeterli değildir.
Uygulamaya göre aşağıdaki kriterlerin değerlendirilmesi gerekir:
- ölçülecek minimum ve maksimum direnç,
- batarya veya paket gerilimi,
- ölçüm hassasiyeti,
- test hızı,
- otomasyon sistemleriyle haberleşme imkânı,
- ölçüm tekrarlanabilirliği,
- üretim hattına entegrasyon seçenekleri.
Laboratuvar uygulaması ile yüksek hızlı üretim hattının ihtiyaçları birbirinden farklı olabileceği için kullanılacak cihaz uygulamaya göre belirlenmelidir.
Sonuç
Batarya iç direnci ölçümü, hücrelerin ve batarya paketlerinin elektriksel durumunu değerlendirmek için kullanılan önemli test yöntemlerinden biridir.
Özellikle elektrikli araçlar, enerji depolama sistemleri ve batarya üretim hatlarında yüksek hassasiyetli direnç ve gerilim ölçümleri, kalite kontrol süreçlerinin daha güvenilir şekilde yürütülmesine yardımcı olur.
Unitek Teknoloji bünyesinde bulunan HIOKI batarya test cihazları; hücre, modül ve batarya paketlerinin profesyonel ölçüm ihtiyaçlarına yönelik farklı çözümler sunmaktadır.
