Elektrikli ve elektronik cihazlarda güvenliğin en önemli unsurlarından biri, enerji taşıyan iletken bölümler ile kullanıcıların temas edebileceği yüzeyler arasındaki yalıtımın güvenilir olmasıdır. Üretim hatlarında, kalite kontrol laboratuvarlarında ve ürün güvenliği testlerinde bu yalıtımın belirli gerilim seviyelerine dayanıp dayanamadığını kontrol etmek amacıyla hipot testi, diğer adıyla yüksek gerilim dayanım testi uygulanır.
Hipot testi; kablolar, elektrik motorları, transformatörler, batarya sistemleri, güç kaynakları, elektronik cihazlar ve çeşitli elektrikli ekipmanlarda olası yalıtım problemlerinin belirlenmesine yardımcı olan önemli bir elektriksel güvenlik testidir.
Hipot Testi Nedir?
Hipot kelimesi, İngilizce “high potential” ifadesinden türemiştir. Test sırasında cihazın normal çalışma geriliminden daha yüksek bir test gerilimi uygulanarak yalıtım sisteminin bu gerilime karşı dayanıklılığı kontrol edilir.
Temel amaç, elektriksel olarak birbirinden yalıtılmış olması gereken iki bölüm arasında istenmeyen bir akım geçişi veya yalıtım delinmesi olup olmadığını belirlemektir.
Test sırasında uygulanan yüksek gerilim altında kaçak akım belirlenen sınırların içerisinde kalıyorsa yalıtımın gerekli dayanımı sağladığı değerlendirilir.
Hipot Testi Neden Yapılır?
Elektrikli cihazların yalıtımında üretim veya kullanım sırasında çeşitli problemler meydana gelebilir.
Bunlar arasında:
- hatalı veya yetersiz yalıtım,
- kablo izolasyonunun zarar görmesi,
- üretim sırasında oluşan montaj hataları,
- iletken parçalar arasındaki mesafenin yetersiz olması,
- yabancı madde veya kirlenme,
- mekanik hasarlar,
- nem ve çevresel etkiler
bulunabilir.
Bu tür sorunlar normal çalışma sırasında hemen fark edilmeyebilir. Ancak cihaz yüksek gerilim koşullarına maruz kaldığında elektriksel kaçaklara veya yalıtım delinmesine neden olabilir.
Hipot testi, bu problemlerin ürün kullanıcıya ulaşmadan önce belirlenmesine yardımcı olur.
Hipot Testi Nasıl Yapılır?

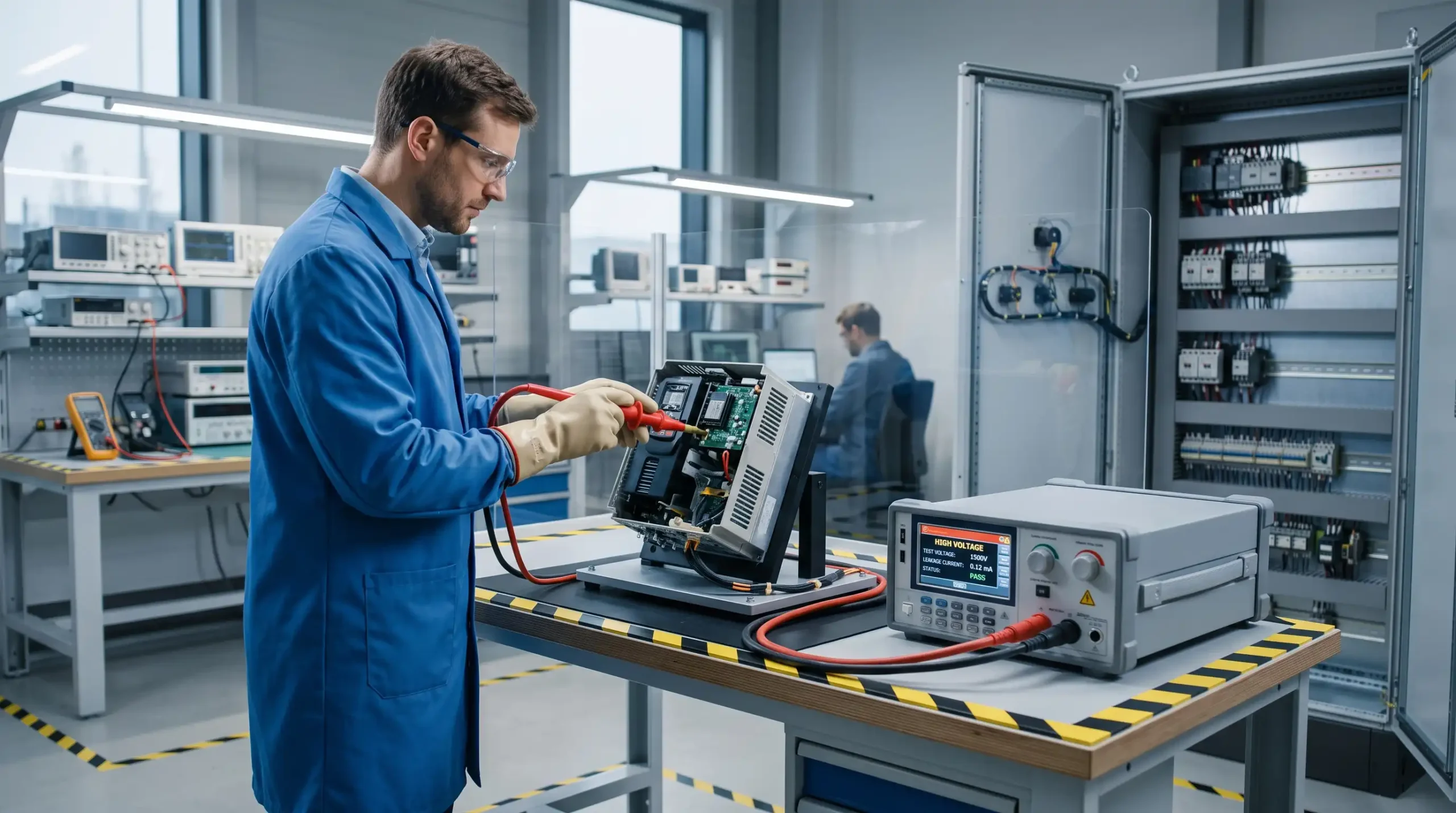

Test sırasında hipot test cihazının çıkışı, test edilecek ekipmanın elektriksel olarak ayrılması gereken iki noktası arasına bağlanır.
Örneğin bir elektrikli cihazda test:
- enerji taşıyan iletkenler ile gövde,
- primer ve sekonder devreler,
- batarya hücresi ile muhafaza,
- motor sargıları ile gövde,
- kablo ile ekran veya şasi
arasında gerçekleştirilebilir.
Test cihazı belirlenen gerilim seviyesine çıkar ve bu sırada iki bölüm arasında oluşan kaçak akımı takip eder.
Kaçak akım önceden belirlenen limitin üzerine çıkarsa cihaz testi başarısız olarak değerlendirebilir.
AC ve DC Hipot Testi Arasındaki Fark Nedir?
Hipot testleri uygulamaya göre AC veya DC gerilim kullanılarak gerçekleştirilebilir.
AC Hipot Testi
AC hipot testinde alternatif gerilim uygulanır. Elektrikli ve elektronik ürünlerin yalıtım dayanımının kontrol edilmesinde yaygın olarak kullanılan yöntemlerden biridir.
Üretim hattı güvenlik testlerinde, elektrikli cihazlarda ve çeşitli endüstriyel ekipmanlarda tercih edilebilir.
DC Hipot Testi
DC hipot testinde ise doğru gerilim kullanılır.
Özellikle yüksek kapasitanslı sistemler, batarya hücreleri ve belirli elektronik ürünlerin yalıtım kontrollerinde DC test yöntemleri tercih edilebilir.
Uygulanacak yöntem ve test gerilimi, test edilen ürünün yapısına ve ilgili test standardına göre belirlenmelidir.
Kaçak Akım Neden Önemlidir?
Hipot testinin önemli parametrelerinden biri kaçak akımdır.
İdeal bir yalıtkan üzerinden elektrik akımının geçmemesi beklenir. Gerçek sistemlerde ise çok düşük miktarda kaçak akım meydana gelebilir.
Test cihazı bu akımı ölçerek yalıtım sisteminin durumu hakkında bilgi sağlar.
Kaçak akımın beklenenden yüksek olması;
- yalıtım malzemesinin zarar gördüğünü,
- iki iletken arasında istenmeyen bir bağlantı bulunduğunu,
- üretim hatası olduğunu,
- nem veya kirlilik bulunduğunu
gösterebilir.
Bu nedenle hipot testinde yalnızca uygulanan yüksek gerilim değil, kaçak akımın doğru ve kararlı şekilde ölçülmesi de önemlidir.
Hipot Testi ile İzolasyon Direnci Testi Aynı mıdır?
Hipot testi ile izolasyon direnci testi birbirine yakın amaçlarla kullanılsa da aynı test değildir.
İzolasyon direnci testi, iki nokta arasındaki yalıtım direncini genellikle megaohm veya gigaohm seviyesinde ölçer.
Hipot testi ise yalıtıma daha yüksek bir gerilim uygulayarak sistemin belirlenen gerilim seviyesine dayanıp dayanamadığını kontrol eder.
Bu nedenle profesyonel kalite kontrol süreçlerinde iki test birbirini tamamlayacak şekilde kullanılabilir.
Hipot Testi Hangi Alanlarda Kullanılır?
Yüksek gerilim dayanım testleri oldukça geniş bir kullanım alanına sahiptir.
Elektrikli ve Elektronik Cihaz Üretimi
Elektrikli cihazların kullanıcı güvenliği açısından yalıtım bütünlüğünün kontrol edilmesinde kullanılır.
Batarya ve Elektrikli Araç Sistemleri
Lityum iyon hücreler, batarya modülleri ve yüksek gerilimli batarya paketlerinde elektriksel izolasyon son derece önemlidir.
Batarya muhafazası ile yüksek gerilim taşıyan bölümler arasındaki olası yalıtım problemlerinin tespit edilmesi için yüksek gerilim testlerinden yararlanılabilir.
Elektrik Motorları
Motor sargıları ile motor gövdesi arasındaki yalıtımın değerlendirilmesinde hipot testleri kullanılabilir.
Transformatörler
Primer ve sekonder sargılar arasındaki elektriksel izolasyonun kontrol edilmesi için dayanım testleri uygulanabilir.
Kablolar
Kablo yalıtımındaki üretim hatalarının veya izolasyon problemlerinin tespitinde yüksek gerilim testleri önemli bir kalite kontrol yöntemidir.
Güç Kaynakları ve Elektronik Sistemler
Primer ve sekonder tarafın güvenli şekilde birbirinden ayrıldığının doğrulanması gereken güç elektroniği ürünlerinde de hipot testleri uygulanabilir.
Üretim Hatlarında Hipot Testinin Önemi
Seri üretimde yalnızca laboratuvar ortamında yapılan ürün geliştirme testleri yeterli olmayabilir.
Üretim sırasında ortaya çıkabilecek:
- kablolama hataları,
- yanlış montaj,
- izolasyon hasarı,
- lehimleme problemleri,
- yabancı maddeler,
- mekanik deformasyonlar
ürünün elektriksel güvenliğini etkileyebilir.
Bu nedenle hipot test cihazları otomatik üretim ve kalite kontrol sistemlerine entegre edilerek her ürünün belirlenen kriterlere göre kontrol edilmesini sağlayabilir.
Test sonuçlarının kayıt altına alınabilmesi de üretim kalitesinin izlenmesi açısından önemli avantaj sağlar.
Hipot Test Cihazı Seçerken Nelere Dikkat Edilmeli?
Profesyonel bir hipot test cihazı seçilirken uygulamanın gereksinimleri doğru şekilde belirlenmelidir.
Dikkat edilmesi gereken temel kriterler şunlardır:
- AC veya DC test gereksinimi,
- maksimum test gerilimi,
- kaçak akım ölçüm aralığı,
- ölçüm doğruluğu,
- gerilim yükselme ve düşme süresinin ayarlanabilmesi,
- ark algılama özelliği,
- temas kontrolü,
- test programlarının kaydedilebilmesi,
- otomasyon sistemleriyle haberleşme seçenekleri,
- üretim hattı entegrasyonu.
Özellikle seri üretim uygulamalarında test hızı, tekrarlanabilirlik ve otomasyon desteği cihaz seçiminde önemli kriterlerdir.
HIOKI Hipot Test Cihazları
Unitek Teknoloji ürün gamında elektriksel güvenlik ve yalıtım testlerine yönelik HIOKI test cihazları bulunmaktadır.
HIOKI 3174 AC Automatic Insulation/Withstanding HiTester gibi sistemler izolasyon ve dayanım gerilimi testleri için kullanılırken, HIOKI ST5680 DC Hipot Tester özellikle DC yüksek gerilim testleri gerektiren uygulamalara yönelik profesyonel bir çözüm sunmaktadır.
Uygulamanın gerilim seviyesi, test yöntemi, otomasyon ihtiyacı ve ölçülecek ürün tipi değerlendirilerek uygun test cihazının seçilmesi gerekir.
Sonuç
Hipot testi, elektrikli ve elektronik ürünlerde yalıtım güvenilirliğini doğrulamak için kullanılan temel elektriksel güvenlik testlerinden biridir.
Normal çalışma koşullarından daha yüksek bir test gerilimi uygulanarak yalıtım sisteminde kaçak, zayıflık veya delinme riski bulunup bulunmadığı kontrol edilebilir.
Elektronik üretimden elektrikli araç bataryalarına, motorlardan transformatörlere kadar birçok alanda doğru hipot test cihazının kullanılması ürün güvenliği, kalite kontrol ve üretim güvenilirliği açısından büyük önem taşır.
