Elektrik motorları ve inverterler; endüstriyel makinelerden elektrikli araçlara, HVAC sistemlerinden robotik uygulamalara kadar çok geniş bir alanda kullanılmaktadır. Bu sistemlerde yalnızca motorun çalışması değil, elektrik enerjisinin mekanik enerjiye ne kadar verimli dönüştürüldüğü de büyük önem taşır.

Özellikle yüksek güçlü sistemlerde verimlilikte meydana gelen küçük değişimler bile enerji tüketimi, ısınma, çalışma süresi ve sistem performansı üzerinde önemli etkiler oluşturabilir. Bu nedenle motor ve inverter geliştirme süreçlerinde giriş gücü, çıkış gücü, kayıplar, güç faktörü ve harmonikler gibi parametrelerin hassas şekilde ölçülmesi gerekir.

Bu ölçümlerde profesyonel güç analizörleri, sistemin elektriksel ve mekanik performansının aynı anda değerlendirilmesini sağlayan temel test cihazları arasında yer alır.

Motor Verimliliği Nedir?

Elektrik motorunun temel görevi elektrik enerjisini mekanik enerjiye dönüştürmektir.

Ancak motora verilen elektrik enerjisinin tamamı mekanik enerjiye dönüşmez. Enerjinin bir bölümü;

  • sargı kayıpları,
  • demir kayıpları,
  • mekanik sürtünmeler,
  • rulman kayıpları,
  • soğutma kayıpları,
  • diğer elektriksel kayıplar

nedeniyle ısı veya başka kayıp türleri şeklinde ortaya çıkar.

Motor verimliliği genel olarak:

Verim (%) = Mekanik Çıkış Gücü / Elektriksel Giriş Gücü × 100

formülüyle ifade edilir.

Örneğin motora 10 kW elektriksel güç uygulanıyor ve motor milinden 9 kW mekanik güç elde ediliyorsa motorun yaklaşık verimliliği %90’dır.

İnverter Nedir?

İnverter, DC elektrik enerjisini kontrollü AC gerilime dönüştüren güç elektroniği sistemidir.

Elektrik motorlarında inverter kullanılması sayesinde motorun:

  • hızı,
  • torku,
  • çalışma frekansı,
  • yönü,
  • güç tüketimi

kontrol edilebilir.

Modern elektrikli araçlarda ve endüstriyel motor sürücülerinde inverterler yüksek hızlı güç yarı iletkenleri kullanarak DC gerilimi motorun ihtiyaç duyduğu AC dalga biçimine dönüştürür.

Bu dönüşüm sırasında inverter içerisinde de belirli miktarda enerji kaybı oluşur.

İnverter Verimliliği Nasıl Hesaplanır?

İnverter verimliliğini belirlemek için sistemin DC giriş gücü ile AC çıkış gücü karşılaştırılır.

Temel olarak:

İnverter Verimliliği (%) = AC Çıkış Gücü / DC Giriş Gücü × 100

şeklinde hesaplanabilir.

Ancak modern inverterlerin çıkış sinyalleri klasik sinüs dalgasından oldukça farklı olabilir.

PWM anahtarlama, yüksek frekans bileşenleri ve harmonikler nedeniyle doğru güç ölçümü için yüksek bant genişliğine ve yüksek örnekleme performansına sahip ölçüm sistemlerine ihtiyaç duyulabilir.

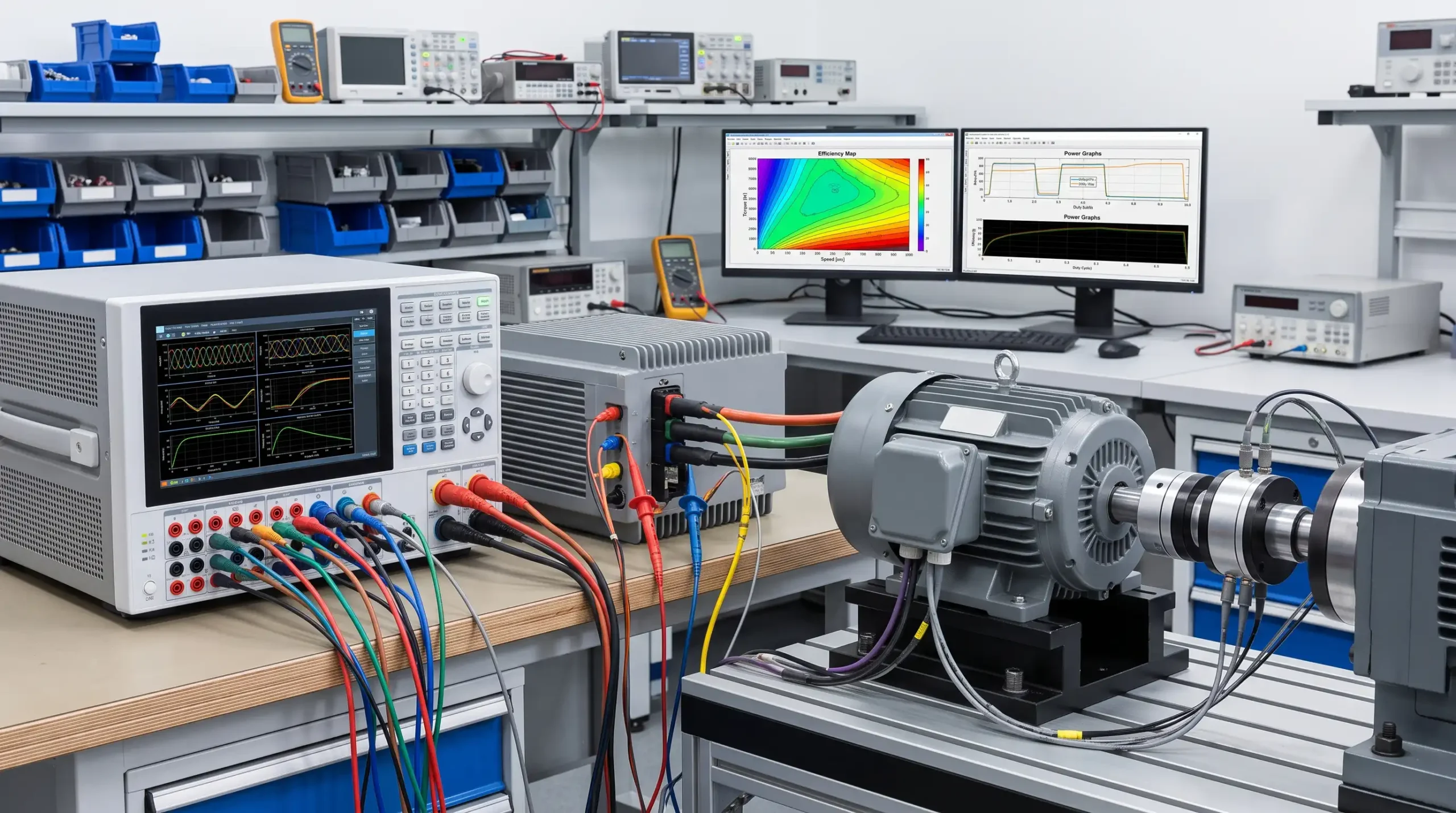

Motor ve İnverter Birlikte Nasıl Test Edilir?

Bir motor sürücü sisteminde enerji akışı genel olarak şu şekildedir:

DC güç kaynağı → İnverter → Elektrik motoru → Mekanik yük

Sistemin toplam verimliliğini analiz etmek için farklı noktalarda eş zamanlı ölçüm yapılır.

1. İnverter DC Giriş Gücü

İnverterin DC tarafındaki gerilim ve akım ölçülerek invertere verilen elektriksel güç hesaplanır.

2. İnverter AC Çıkış Gücü

İnverterin motora gönderdiği üç fazlı gerilim ve akımlar ölçülerek AC çıkış gücü belirlenir.

3. Motor Mekanik Çıkış Gücü

Motor milindeki tork ve devir bilgileri kullanılarak mekanik çıkış gücü hesaplanır.

Bu üç ölçüm birlikte değerlendirildiğinde:

  • inverter verimliliği,
  • motor verimliliği,
  • toplam sistem verimliliği

ayrı ayrı hesaplanabilir.

Tork ve Devir Ölçümü Neden Önemlidir?

Motorun mekanik çıkış gücü yalnızca elektriksel ölçümlerden belirlenemez.

Motor milindeki:

  • tork,
  • devir hızı

değerlerinin de ölçülmesi gerekir.

Mekanik güç, tork ve açısal hız kullanılarak hesaplanır.

Bu nedenle profesyonel motor test sistemlerinde güç analizörü ile birlikte tork sensörü ve devir sensörü kullanılabilir.

Elektriksel ve mekanik ölçümlerin aynı zaman tabanında yapılması, verimlilik hesaplamalarının doğruluğu açısından önemlidir.

PWM İnverter Çıkışlarında Ölçüm Neden Zordur?

Modern inverterler motor gerilimini oluşturmak için yüksek hızlı anahtarlama teknikleri kullanır.

Bu sistemlerde gerilim dalga biçimi klasik şebeke sinüsünden oldukça farklı olabilir.

PWM sinyallerinde:

  • yüksek frekanslı anahtarlama,
  • hızlı gerilim değişimleri,
  • harmonikler,
  • düşük güç faktörü,
  • ortak mod gürültüsü

gibi ölçümü zorlaştıran bileşenler bulunabilir.

Standart bir multimetre veya basit güç ölçer bu sinyallerin enerji içeriğini yeterli doğrulukta değerlendiremeyebilir.

Bu nedenle inverter testlerinde geniş bant genişliğine ve yüksek örnekleme hızına sahip profesyonel güç analizörleri tercih edilir.

Güç Analizörü Ne Ölçer?

Profesyonel bir güç analizörü uygulamaya ve modele göre çok sayıda elektriksel parametreyi aynı anda ölçebilir.

Bunların arasında:

  • AC ve DC gerilim,
  • AC ve DC akım,
  • aktif güç,
  • reaktif güç,
  • görünür güç,
  • güç faktörü,
  • frekans,
  • harmonikler,
  • enerji,
  • faz açısı

gibi değerler bulunabilir.

Motor analiz özellikleri bulunan sistemlerde tork ve devir sinyalleri de ölçümlere dahil edilerek motorun mekanik gücü ve verimliliği hesaplanabilir.

Elektrikli Araçlarda Motor ve İnverter Verimlilik Testi

Elektrikli araçlarda bataryada depolanan enerjinin mümkün olduğunca verimli şekilde tekerleklere aktarılması gerekir.

Enerji zincirinde:

Batarya → İnverter → Motor → Aktarma sistemi

şeklinde birden fazla dönüşüm aşaması bulunur.

Her aşamada belirli miktarda enerji kaybı meydana gelir.

Bu nedenle elektrikli araç geliştirme çalışmalarında inverter ve motor verimliliğinin farklı:

  • devirlerde,
  • tork seviyelerinde,
  • yük koşullarında,
  • batarya gerilimlerinde

ölçülmesi gerekir.

Elde edilen sonuçlardan motorun çalışma alanını gösteren verimlilik haritaları oluşturulabilir.

Verimlilik Haritası Nedir?

Motor verimlilik haritası, motorun farklı devir ve tork noktalarındaki verimlilik değerlerini gösteren grafiksel bir analizdir.

Motor yalnızca tek bir çalışma noktasında test edilmez.

Örneğin:

  • düşük devir / yüksek tork,
  • yüksek devir / düşük tork,
  • düşük yük,
  • nominal yük,
  • maksimum güç

gibi farklı çalışma koşullarında ölçümler gerçekleştirilir.

Bu testlerin sonucunda motorun hangi çalışma bölgelerinde daha verimli olduğu belirlenebilir.

Elektrikli araç motorlarının, servo motorların ve yüksek verimli endüstriyel motorların geliştirilmesinde bu analiz oldukça önemlidir.

Harmonikler Motor Verimliliğini Etkiler mi?

İnverter tarafından üretilen gerilim ve akım dalga şekilleri harmonik bileşenler içerebilir.

Bu harmonikler motor içerisinde ek:

  • bakır kayıpları,
  • demir kayıpları,
  • titreşim,
  • gürültü,
  • sıcaklık artışı

oluşmasına katkıda bulunabilir.

Bu nedenle motor ve inverter testlerinde yalnızca toplam güç değerinin değil, harmonik bileşenlerin de incelenmesi faydalıdır.

Profesyonel güç analizörleri temel güç ölçümlerinin yanında harmonik analizi gerçekleştirerek sistem davranışının daha ayrıntılı incelenmesini sağlayabilir.

SiC ve GaN İnverterlerde Ölçüm

Yeni nesil inverterlerde SiC ve GaN gibi geniş bant aralıklı yarı iletken teknolojileri giderek daha fazla kullanılmaktadır.

Bu teknolojiler daha yüksek anahtarlama frekanslarında çalışma ve daha düşük kayıplar gibi avantajlar sağlayabilir.

Ancak yüksek hızlı anahtarlama, ölçüm açısından daha zor koşullar oluşturur.

Bu nedenle yeni nesil inverter testlerinde:

  • yüksek bant genişliği,
  • yüksek örnekleme hızı,
  • yüksek ortak mod gürültü bağışıklığı,
  • hassas akım sensörleri

önem kazanır.

Akım Sensörü Seçimi Neden Önemlidir?

Güç ölçümünün doğruluğu yalnızca güç analizörüne bağlı değildir.

Akım ölçümünde kullanılan sensörün:

  • ölçüm aralığı,
  • doğruluğu,
  • bant genişliği,
  • faz karakteristiği

de toplam ölçüm hatasını etkiler.

Özellikle yüksek frekanslı inverter çıkışlarında akım sensörünün faz hatası güç ölçüm sonuçlarını etkileyebilir.

Bu nedenle güç analizörü ve akım sensörü birlikte bir ölçüm sistemi olarak değerlendirilmelidir.

HIOKI PW8001 ile Motor ve İnverter Analizi

Unitek Teknoloji ürün grubunda bulunan HIOKI PW8001 Power Analyzer, motor ve inverter verimlilik analizleri gibi yüksek hassasiyet gerektiren uygulamalara yönelik masa tipi bir güç analizörüdür.

PW8001, farklı giriş modülleriyle çok kanallı güç ölçümünü desteklediğinden inverterin giriş ve çıkışındaki farklı güç noktalarının aynı test sistemi içerisinde değerlendirilmesine olanak sağlar. Motor analiz fonksiyonları da elektriksel ve mekanik parametrelerin birlikte incelenmesine yardımcı olur.

Motor ve İnverter Test Cihazı Seçerken Nelere Dikkat Edilmeli?

Güç analizörü seçilirken yalnızca maksimum gerilim ve akım değerleri dikkate alınmamalıdır.

Uygulamaya göre şu özelliklerin değerlendirilmesi önemlidir:

  • güç ölçüm doğruluğu,
  • DC ölçüm performansı,
  • frekans bant genişliği,
  • örnekleme hızı,
  • kanal sayısı,
  • akım sensörü seçenekleri,
  • motor analiz fonksiyonları,
  • harmonik analiz özellikleri,
  • tork ve devir girişleri,
  • veri kayıt seçenekleri.

Özellikle inverter ve elektrikli araç testlerinde yüksek frekanslı sinyaller bulunduğu için cihazın dinamik ölçüm performansı önemli hale gelir.

Sonuç

Motor ve inverter verimlilik ölçümü, elektrik enerjisinin sistem içerisinde nerede ve ne kadar kayba uğradığını belirlemek için kullanılan önemli bir mühendislik analizidir.

İnverterin DC giriş gücü, AC çıkış gücü ve motorun mekanik çıkış gücü eş zamanlı olarak ölçülerek inverter, motor ve toplam sistem verimliliği ayrı ayrı hesaplanabilir.

Elektrikli araçlar, endüstriyel motor sürücüleri, servo sistemler ve Ar-Ge laboratuvarlarında kullanılan yüksek hassasiyetli güç analizörleri; güç, harmonik, tork, devir ve verimlilik ölçümlerinin tek sistem üzerinden değerlendirilmesini sağlayarak ürün geliştirme ve enerji verimliliği çalışmalarında önemli avantaj sunar.
